全自動(dòng)焊錫機(jī)拉尖與焊料沾附問(wèn)題2021-05-25
全
自動(dòng)焊錫機(jī)的廣泛應(yīng)用，預(yù)示著未來(lái)將以自動(dòng)化生產(chǎn)為主，人工焊錫將不再作為焊錫行業(yè)的主流。全自動(dòng)
焊錫機(jī)定量、定時(shí)、定速送錫，溫度控制系統(tǒng)，實(shí)時(shí)反饋控制溫度變化，可全天24小時(shí)工作。相對(duì)于人工焊錫有很多優(yōu)勢(shì)，但一些手工焊錫中出現(xiàn)的問(wèn)題在全自動(dòng)焊錫機(jī)工作過(guò)程中也會(huì)出現(xiàn)，我們要了解并清楚怎么解決，才能最大程度上利用全自動(dòng)焊錫機(jī)。

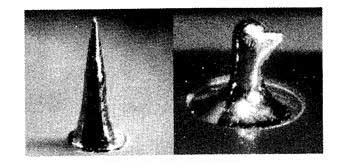

全自動(dòng)焊錫機(jī)拉尖問(wèn)題：在線路上零件腳步端形成，這是焊料過(guò)量的另一種表現(xiàn)形式。重新焊接可以消除這個(gè)問(wèn)題。 有時(shí)，這種情況也會(huì)在吃錫不好或沒(méi)有吃錫的情況下發(fā)生。 原因如下：
1、基板的可焊性差。這可以從電路觸點(diǎn)的邊緣推斷出來(lái)。在這種情況下，再次經(jīng)過(guò)焊錫爐是不能解決問(wèn)題的，因?yàn)槿缟纤觯娐繁砻娴臓顩r不好，因此處理方法是無(wú)效的。
2、基板上未插件的大孔。焊錫進(jìn)入孔中，冷凝時(shí)孔中的焊錫因數(shù)量太多，被重力拉下而成冰柱。
3、就手工焊接而言，主要原因是烙鐵頭溫度不足，或者盡管溫度足夠高，但烙鐵頭上的焊料太多，這也會(huì)對(duì)其造成影響。
4、金屬雜質(zhì)含量高，因此應(yīng)添加純錫或更換焊料。
全自動(dòng)焊錫機(jī)焊料粘附在基板上：
1、如果基板上殘留的化學(xué)物質(zhì)與助焊劑配方不相容，則將導(dǎo)致這種情況。 焊接時(shí)，這些材料會(huì)因高溫而變軟和發(fā)粘，并且會(huì)粘一些焊料。 使用強(qiáng)溶劑（例如酮）清潔基材上的這些化學(xué)物質(zhì)將有助于改善這種情況。 如果焊料仍然粘附在基板上，則在烘烤過(guò)程中可能會(huì)不適當(dāng)?shù)靥幚砘濉?nbsp;
2、在基材制造工廠中，在層壓板的干燥過(guò)程中處理不當(dāng)。在組裝基板之前，將電路板放入盒中并在80℃?100℃的溫度下烘烤2?3小時(shí)，否則此問(wèn)題可以得到改善。
3、焊料中的雜質(zhì)和氧化物與基板的接觸也會(huì)導(dǎo)致這種現(xiàn)象，這是設(shè)備維護(hù)的問(wèn)題。
?
根據(jù)《廣告法》和工商部門指示，新廣告法規(guī)定所有頁(yè)面不得出現(xiàn)絕對(duì)性用詞與功能性用詞。由力自動(dòng)化科技(上海)有限公司全力支持并執(zhí)行新廣告法，已開(kāi)展全面排查修改，并在此鄭重說(shuō)明，本網(wǎng)站所有的絕對(duì)性用詞與功能性用詞失效，不作為產(chǎn)品描述及公司介紹的依據(jù)。 若有修改遺漏，請(qǐng)聯(lián)系反饋，我司將于第一時(shí)間修改，但我司不接受任何形式的極限用詞為由提出的索賠、投訴等要求。所有訪問(wèn)本公司網(wǎng)頁(yè)的人員均視為同意并接受本聲明。謝謝!
