產品特點
由力自動化科技(上海)有限公司的光纖激光打標機在激光打標應用方面具有許多獨特的優勢。與傳統的固體激光器使用晶體棒作為激光介質不同,光纖激光器的激光質是很長的摻鐿雙包層光纖,并被高功率多模激光二極管所泵浦。
1.光束質量極好,適用于精密、精細打標。
光纖激光打標機光束質量比傳統的閃光燈泵浦和半導體泵浦固體激光打標機好得多,為基模(TEM0O)輸出，發散角是半導體泵浦激光器的1/4。尤其適用于要求高的精密、精細打標。
2.體積小巧、搬運方便、實現便攜。
光纖激光打標機的重量和占地面積分別是閃光燈泵浦固體激光打標機的1/10和1/4 ,節省空間,便于搬運。能適應加工地點經常變換的要求,實現產品的便攜化。
3.激光輸出功率穩定、設備可靠性高。
能量波動低于2% ,確保激光打標質量的穩定;平均無故障使用時間可達10萬小時以上,分別是閃光燈泵浦和半導體泵浦固體激光打標機的200倍和15倍。
4.效率高、能耗低、節省使用成本。
電光轉換效率為30% ,設備功率僅200~500W ,日均耗電10度,是閃光燈泵浦固體激光打標機的1/10,長期使用可為用戶節省大量的能耗支出。
5.自主知識產權的操作軟件,操作簡便、功能強大。
可以標刻矢量式圖形、文字、條形碼、維碼等 ,可升級實現在線打標,自動打標日期、班次、批號、序列號,支持PLT、PCX、 DXF、BMP等文件格式,直接使用SHX、TTF字庫。
激光打標機系統組成

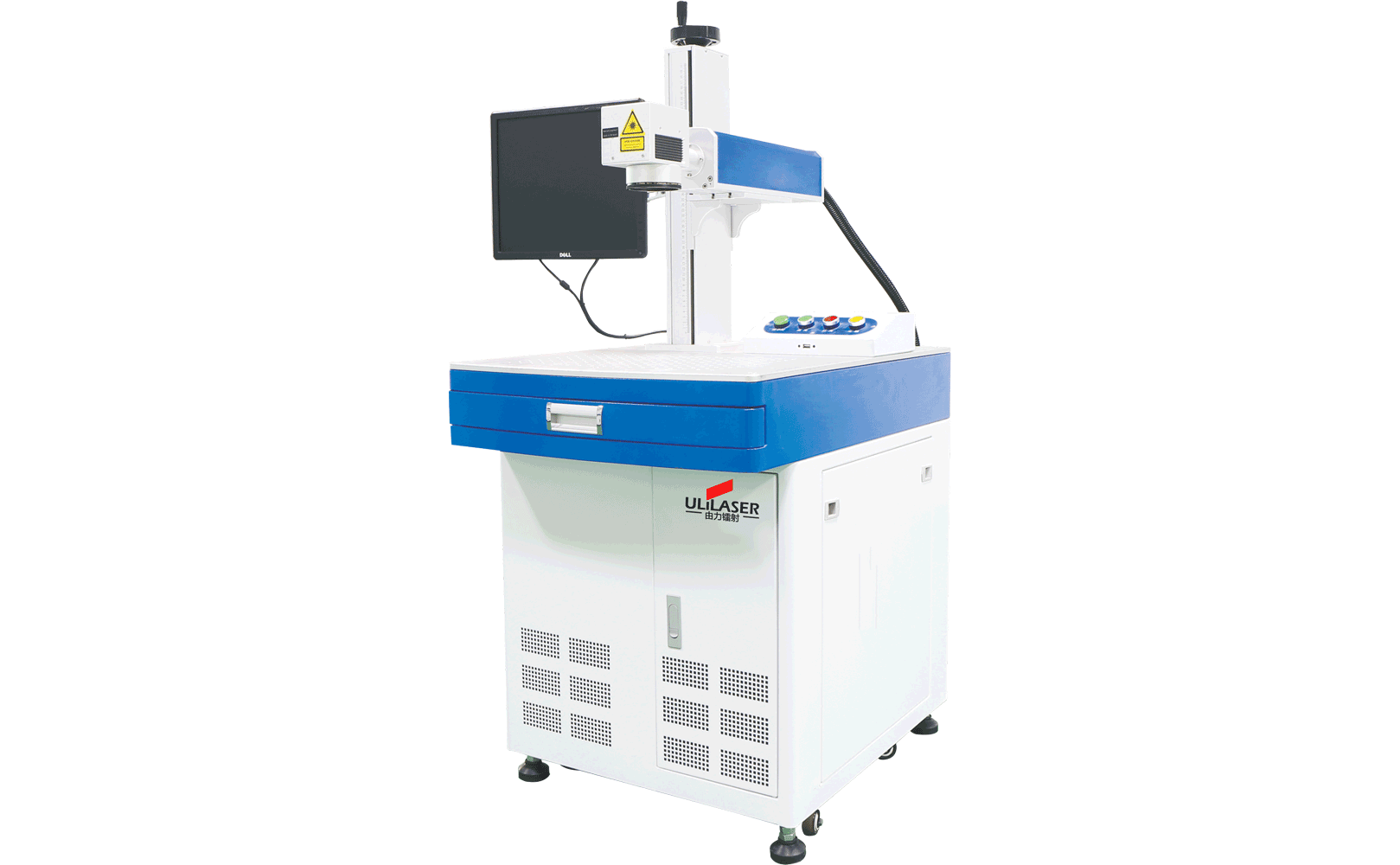

ULM-10/20/30/50型光纖激光打標機主要由四部分組成,即:光纖激光器、光路及振鏡掃描系統、計算機控制系統及工作臺。
1.光纖激光器
光纖激光器一體化整體結構,無光學污染、無功率的耦合損失,結構小巧緊湊,空氣冷卻，具有其他激光器不具備的高效率和可靠性。
優秀的光束質量
由于光纖激光器的激光介質是摻鐿雙包層光纖,諧振腔長,因此光束質量非常好, M2值可達1.2，輸出光斑直徑可以達到20微米。優秀的光束質量確保光纖激光打標機在多種材料上令人滿意的打標效果,包括:金屬、陶瓷、PCB電路板、有鍍層的塑膠和玻璃等。
體積小巧、適用于惡劣環境
由于光纖具有極好的柔繞性,激光器設計得相當小巧靈活、結構緊湊、體積小。光纖的表面積/體積比高,散熱效果好,無需龐大的水冷系統，只需簡單的風冷即可，可在惡劣的環境下工作,如在高沖擊、高震動、高溫度、有灰塵的條件下正常運轉。
免維護操作
光纖激光器無需進行任何維護,當然也不包括調整或清潔鏡片。
2、光路及振鏡掃描系統
光學系統: 1064nm基于振鏡的高精度反射、聚光系統。
擴束鏡:光束反射前3倍擴束組合透鏡。
激光校正:選用0.6328um的He-Ne激光準直系統指示光軸位置,指示光與激光同軸,在加工時可達到尋跡指示的功能,并及時進行精確對位。
振鏡是使激光按照預定軌跡運行的執行機構,它主要由高精度伺服電機、電機驅動板、反射鏡、F-θ透鏡及直流供給電源組成。
3、計算機控制系統
計算機配置P4或相當等級處理器, 抗干擾的電腦主板,中文WindowsXP操作系統。
基于windows界面的打標軟件具有:
圖形化的操作界面
可調用多種格式的CAD圖形
多種中英文字體
直接進行系列號及條形碼編輯
全面的激光參數數據庫
方便的起停控制功能
幫助功能
