產品說明

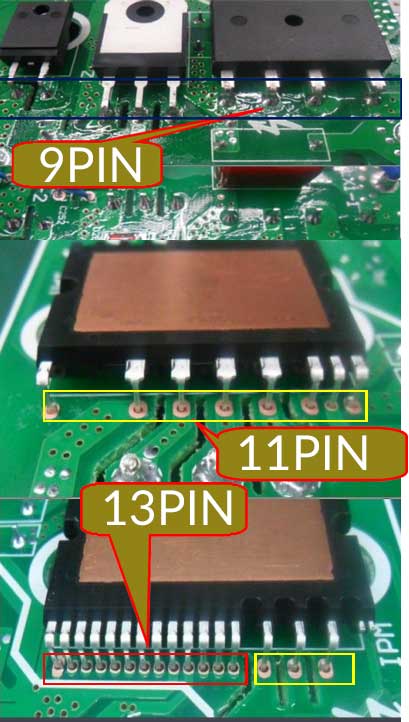

1.器件IPM標紅色部分采用拖焊，標黃色部分采用點焊。
2.器件整流橋、IGBT、二極管標藍色部分全部采用點焊。
工藝要求：
焊點品質
A、無空洞區域或表面瑕疵；
B、引腳與焊盤潤濕良好；
C、引腳形狀可辨識；
D、引腳周圍正面要求有100 有焊錫覆蓋；
E、穿孔焊料填充程度要求達到100 ；
F、無虛焊、假焊、針孔氣孔、錫渣、錫珠、錫尖、裂痕、未焊透、短路、焊盤脫離、金黃色瘢痕焊點、管腳彎曲等不良情況；
G、透錫效果良好。
H，拖焊焊點之間無連錫搭橋現象，刮傷PCB表面現象
工藝要求：

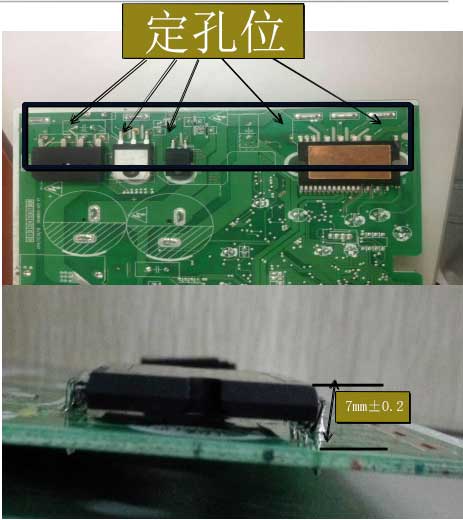

1.焊錫器件與主板相對高度位置要準確無偏差。 焊錫各部品高度要求6±0.3mm、7.2±0.3mm、10±0.3mm。透錫率要求100 。
2.器件引腳與主板孔相對要定位同心不偏。有效保證焊錫品質及后面產品裝配工藝。
工藝質量控制要求
1、輔助工裝夾具 適用于產品的工裝夾具均由乙方提供沒
工裝夾具定位準確可靠，不得使PCB機芯變形，不得污染、損壞（劃痕、壓痕、破裂等）產品，不能影響產品正常質量。品質要求
焊接質量
A、無空洞區域或表面瑕疵；
B、引腳也焊盤潤濕良好；
C、引腳形狀可辨識；
D、引腳周圍要求有100 有焊錫覆蓋；
E、焊料填充程度要求達到100 ；
F、無虛焊、針孔氣孔、錫渣、錫珠、錫尖、裂痕、未焊透、短路、焊盤脫離、金黃色瘢痕焊點、管腳彎曲等不良情況；
G、透錫效果良好。
H，拖焊焊點之間無連錫搭橋現象，刮傷PCB表面現象
焊錫烙鐵頭
A、使用壽命≥3W個焊點；
B、高強度，耐磨性能好，耐高溫，確保本體不因高溫而變黑；
C、設計精巧，與設備相結合，實用性好，方便性好；
D、溫度效率高，能在短時間達到溶錫的狀態，適應喊錫機器人快速焊接的生產節拍要求。
4 、烙鐵頭壽命按使用壽命（≥3W個焊點）進行實時監控。
5、實時監控焊錫時烙鐵頭溫度值，溫度波動誤差≤±0.5℃。
6、送錫順暢，不得污染、損壞（劃痕、壓痕、破裂等）錫線的正常質量。
7、吹錫裝置不得將烙鐵頭上錫渣、錫珠等雜物吹到機芯上。
8 、烙鐵頭和送錫夾角可通過數值輸入方式在0—170°內任意調整。
品質解析
1.夾具采進口高密度電木材料且防靜電，用精雕設備一次成型加工完成，有效保證夾具精度及產品變形。焊錫產品表面采用蓋板遮蓋預留焊點位置進行焊錫作業。有效保證作業過程錫珠飛濺問題。裝產品夾具時有到位傳感器保證夾具裝到位。有效保證焊頭對產品的誤損壞。
2.送錫系統采用脈沖電機傳動長度精度可以控制在0.1MM，送錫精度保證了每個焊點錫量的一致性。采用刀片剖錫使得錫線內的在助焊劑在焊錫過程有效保證不產生氣體膨脹，避免無空洞，針孔氣孔.錫珠飛濺現象。
3.錫的活性高要求助焊劑含量3.0 左右，有效提高錫的流動性及透錫度有效提高生產效率及品質。避免露焊盤及透錫不均現象
4.焊盤及引腳表面避免氧化及污染避免焊錫過程中焊盤及引腳與錫有效分子結合。
5.決定焊頭使用壽命的因素：焊頭結構型狀.鍍層致密度.使用溫度.錫線的腐蝕程度.焊點時 間等多方面因素。一般國產保證在3W點左右. 進口的是6W點左右。（360度溫度.sn/ag/cu錫線含2.5 助焊劑焊點時間為1.2S）
6.發熱系統及主機采用德國進口定制額定150W瞬時 補溫達180W大功率發熱系統。有效保證連續焊接過程溫度的恒 定。主機的補溫功能敏感度小于正負3度。有效保證焊錫產品品質。
7.送錫系統采用齒牙傳送避免打滑影響送錫精度。送錫支架多向調整保證送錫送到焊頭正確的上錫部位保證送錫的順暢。
8.清洗系統吹錫導管同樣角度調節保證出氣方向背向焊錫產品。且清洗盒出氣口子有過濾網保證錫渣、錫珠不會飛出清洗盒。
9.送錫導管于焊頭角度可以多方位調節且有刻度微調。
