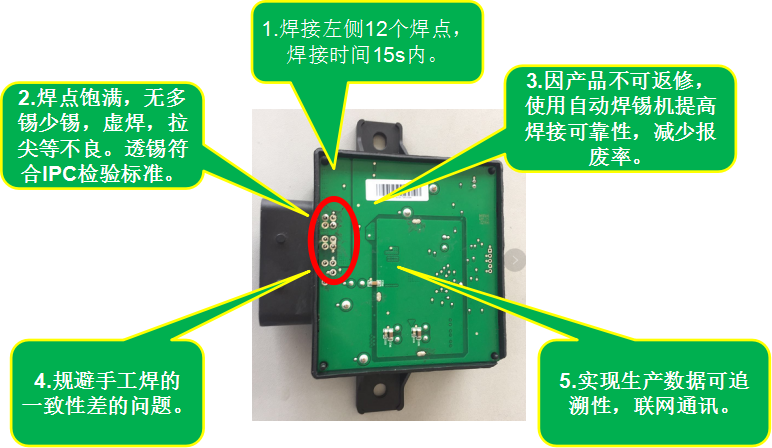

汽車DC/DC控制模塊自動焊錫機解決方案2018- 06-06 09:54

1.焊點品質
品質要求

A、無空洞區域或表面瑕疵；

B、引腳與焊盤潤濕良好；

C、引腳形狀可辨識；

D、引腳周圍正面要求有100%有焊錫覆蓋；

E、穿孔焊料填充程度要求達到100%；

F、無虛焊、假焊、針孔氣孔、錫渣、錫珠、錫尖、裂痕、未焊透、短路、焊盤脫離、金黃色瘢痕焊點、管腳彎曲等不良情況；

品質解析

A.經測試，銅板散熱特別快，普通小功率烙鐵頭無法滿足要求，采用weller200W大功率熱導技術，加weller預熱平臺才能保準焊接品質；

B.錫的活性高要求助焊劑含量3.0%左右，有效提高錫的流動性及透錫度有效提高生產效率及品質。避免露焊盤及透錫不均現象；

C.焊盤及引腳表面避免氧化及污染避免焊錫過程中焊盤及引腳與錫有效分子結合

2.輔助夾具
品質要求
A.不得使PIN變形，不得污染、損壞（劃痕、壓痕、破裂等）產品，不能影響產品正常質量。
品質解析

A.夾具采進口高密度材料，用精雕設備一次成型加工完成，有效保證夾具精度。

B.必要時也可添加CCD視覺定位，提高定位精度。
3.焊接烙鐵頭
品質要求

A、使用壽命≥3W個焊點；

B、高強度，耐磨性能好，耐高溫，確保本體不因高溫而變黑；

C、設計精巧，與設備相結合，實用性好，方便性好；

D、溫度效率高，能在短時間達到溶錫的狀態，適應喊錫機器人快速焊接的生產節拍要求。

品質解析

決定焊頭使用壽命的因素：焊頭結構型狀.鍍層致密度.使用溫度.錫線的腐蝕程度.焊點時間等多方面因素。一般國產保證在3W點以上，（360度溫度.Sn/Ag/Cu

錫線含3.0%助焊劑）。
4.烙鐵頭溫度

品質要求

A.實時監控焊錫時烙鐵頭溫度值;

B.溫度波動誤差≤±5℃。

品質解析

A.weller品牌200W發熱原理徹底改變傳統150W平面接觸方式，導熱更好，回溫性快，充分保準恒溫波動<5℃;

B.采用工業電腦控制，可聯網實時監數據，可追溯。

5.送錫裝置
品質要求

送錫長度控制準確，保準焊點錫量的一致性。

品質解析

A.采用進口馬達驅動；

B.送錫支架多向調整；

C.送錫量控制在±0.1mm內。

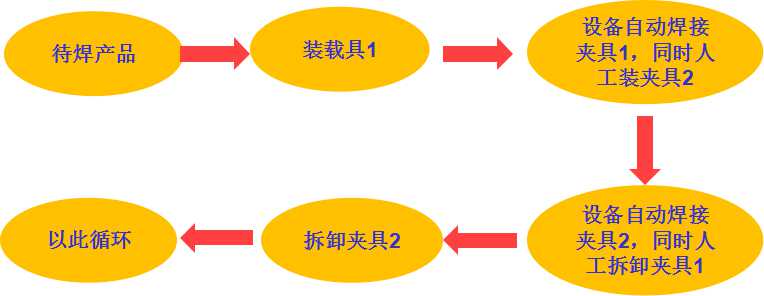

流程圖

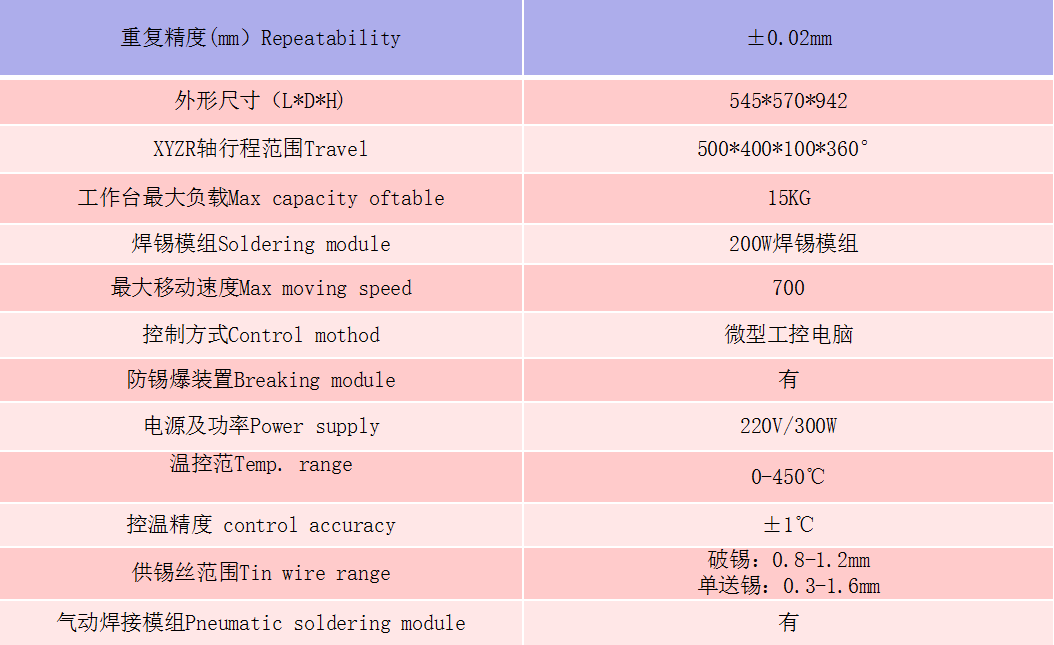

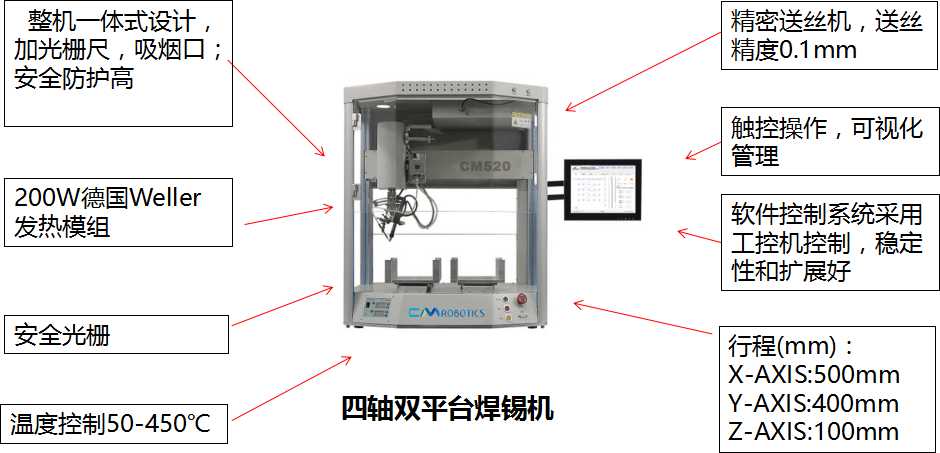

推薦設備
