電子產品自動焊接作業為何使用治具？2024-04-29

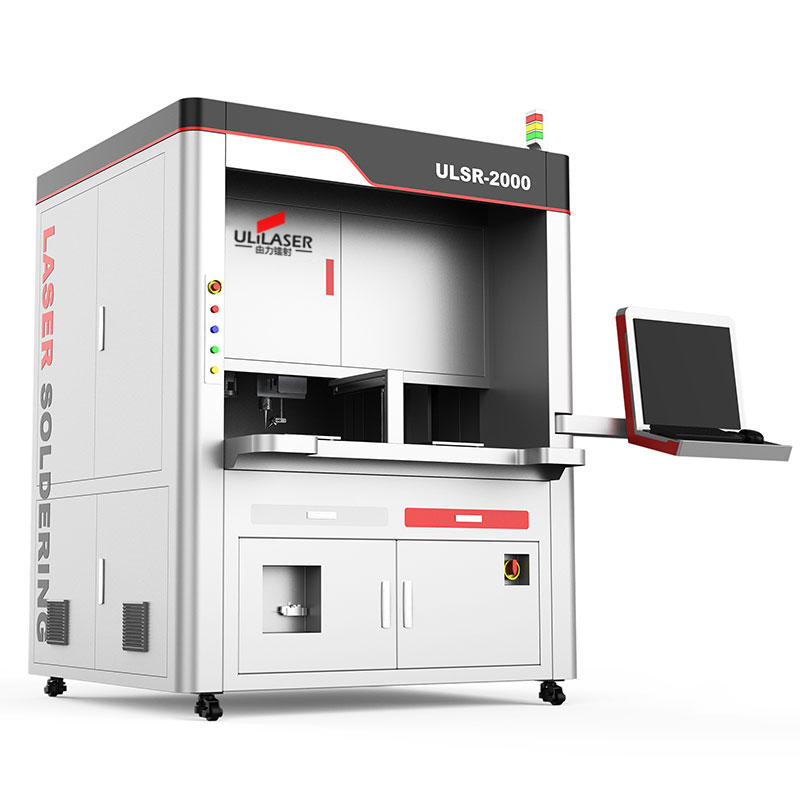

隨著我國自動化進程的推進和大國之間的工業制造競爭，我國激光自動焊錫機領域隨著政策的變化發生了許多變化。其中，它被廣泛應用于電子自動化設備中。激光焊錫機在實現自動化生產的過程中起著重要的作用。今天，我們將討論激光焊錫機容易出現的幾個問題和原因。
1.激光自動焊錫機底座自定位誤差

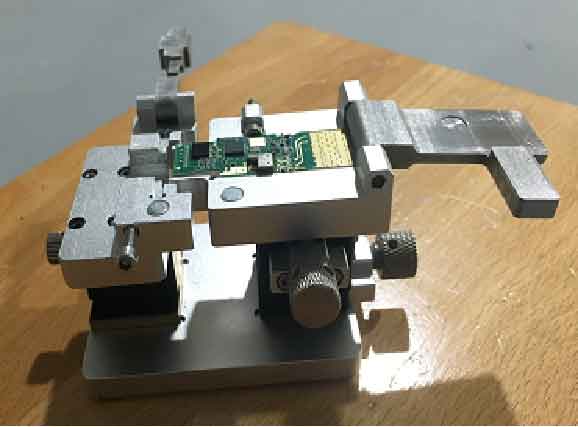

過去，使用兩種定位治具是不能放下的。如果強制操作，會導致Y軸運動過程中的誤差；現在使用定位銷，雖然問題解決了，但新問題又出現了，目前使用一個定位銷定位，所以定位不夠準確，導致每次放置治具，都會產生放置誤差。
2. 安裝誤差
電芯和FPCB都需要人工安裝在治具中，安裝的FPCB是否在同一水平面上，鎳片是否完全垂直插入焊盤孔，安裝程度的好壞都直接影響著含碘的質量。
3.治具間的組合公差
由于制造治具的機器精度和人工技術的影響，之巨的尺寸不盡相同，存在組合公差。因此，當同一工具放置在不同的通道中時，會產生誤差。事實證明，這是影響焊接質量最嚴重的誤差之一。
4.后期維護困難
由于焊接精度高，所有誤差消失后，在使用過程中會產生新的焊接誤差，如人工裝入誤差、焊盤孔內鎳片傾斜誤差、使用過程中磨損、維護、擦洗、拋光等。
5. 焊接的誤差不能太大的原因
由于電芯的焊盤寬度較小，焊盤中間有供電芯組鎳片穿過的小孔，焊接時鎳片穿過小孔伸出數毫米，焊接時應將焊頭放在焊盤的合適位置。假設焊頭太遠，錫不能穿過鎳片覆蓋鎳片的另一側，假設焊頭太近，或者鎳片從小孔中壓下來，雖然另一側被焊料覆蓋，但鎳片的焊盤被焊頭壓下，所以當焊頭抬起時，這一側仍然沒有被焊料覆蓋，導致裸銅。假設鎳片沒有伸出，只要焊頭放在焊盤上，或者焊頭離焊盤不遠，錫就能順利穿過整個焊盤。因此，焊接盤點的特殊性決定了我們定位的準確性。
6. 焊頭錫量滯留有誤差
在焊接過程中，我們不僅要焊接大點，還要焊接小點。焊接大點時焊頭的錫滯留量與焊接小點時焊頭的錫滯留量不同，點焊和拖焊的錫滯留量也不同。焊頭上的錫會流向下一個焊點。焊接大點時，焊頭上的錫滯留量可能不足以考慮，但焊接小點時錫滯留量的不確定性會對小點錫量的覆蓋量產生很大的影響。因此，焊頭的錫滯留誤差會直接影響焊接產量。
?
