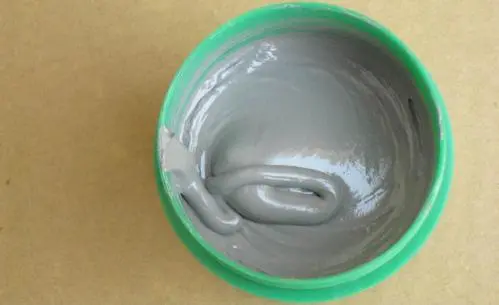

Solder Paste錫膏，是一種均質混合物，成分可分為助焊劑和焊粉兩大部分。
助焊劑是一種化學混合物，是保證焊接過程順利進行的輔助材料。 助焊劑性能的優劣直接影響電子產品的質量。
助焊劑主要成分分為溶劑（使錫膏保持均勻狀態，對錫膏壽命有一定影響）、樹脂（提高錫膏密合性，防止焊接后PCB再氧化）、觸變劑（調節錫膏粘度）、活性劑（去除被焊物表層氧化物，降低焊料表面張力）。
焊錫粉又稱錫粉，成分的多少，質量的好壞直接影響焊膏的性能。
焊錫粉主要由錫鉛、錫鉍、錫銀銅合金組成，一般比例為SN63/PB37、SN42BI58、SN96.5CU0.5AG3.0和SN99.7CU0.3AG。
目前錫膏使用多數在空氣中進行，環境的溫濕度會影響焊接質量。濕度過大，水氣混入錫膏，嚴重的結果引起錫球氧化和飛濺；濕度過小，造成錫膏中溶劑蒸發和黏度下降，導致虛焊。錫膏的貯存的濕度通常建議在45%-70%RH；而使用濕度建議在30%-60%RH。
環境溫度的變化也會造成錫膏黏度的變化，通常使用環境要求在15℃-25℃。
在裝運過程中，保持豎立，密封保存，防潮防曬，要求環境溫度＜10℃，45%-70%RH。
在冰箱冷藏貯存，保持豎立，密封保存，原裝密封的錫膏保質期為六個月，要求冰箱溫度0-5℃，45%-70%RH。
錫膏取出后，需經過2小時的恒溫環境回溫后，方可使用（SMT則為4小時回溫）。一般最佳使用效期為8小時，錫膏在常溫環境下不能超過24小時，要求環境溫度15℃-25℃，30%-60%RH。
如錫膏未用完，可收回冰箱再次回凍，一般超過兩次再回凍的錫膏不建議使用，此時錫膏的穩定性已無法保證。
根據《廣告法》和工商部門指示，新廣告法規定所有頁面不得出現絕對性用詞與功能性用詞。由力自動化科技(上海)有限公司全力支持并執行新廣告法，已開展全面排查修改，并在此鄭重說明，本網站所有的絕對性用詞與功能性用詞失效，不作為產品描述及公司介紹的依據。 若有修改遺漏，請聯系反饋，我司將于第一時間修改，但我司不接受任何形式的極限用詞為由提出的索賠、投訴等要求。所有訪問本公司網頁的人員均視為同意并接受本聲明。謝謝!
